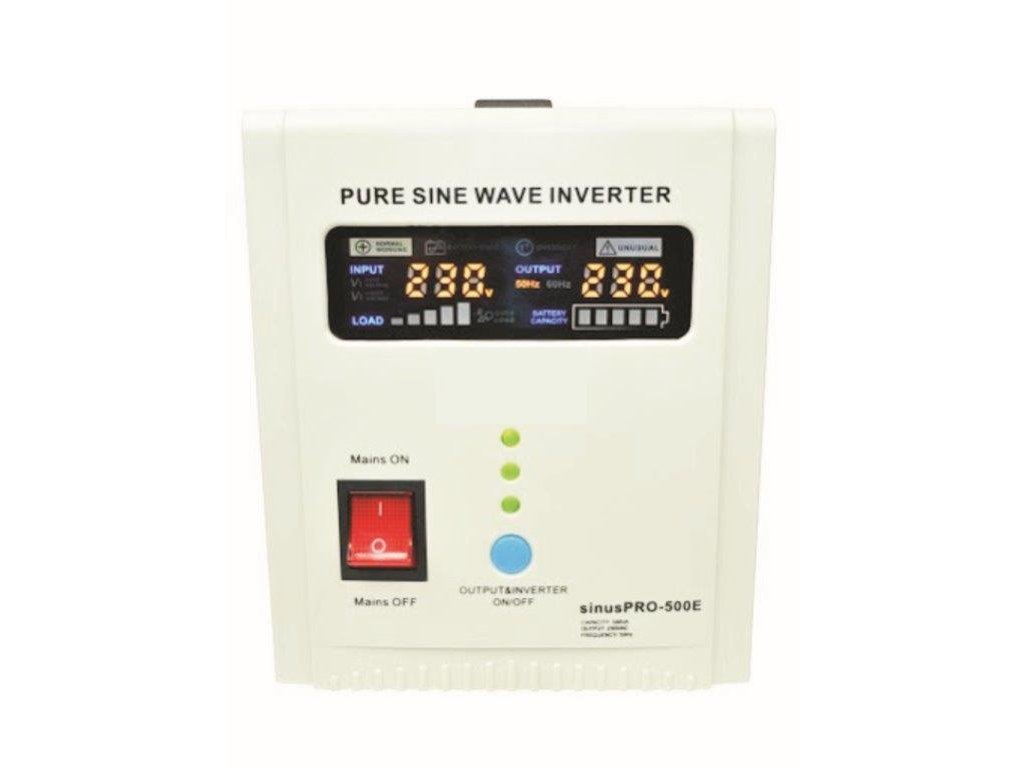

UPS 700 SINUS PRO E
UPS 700 SINUS PRO sa používa pre náhradné napájanie elektrických zariadení s prevádzkovým napätím
220V 50Hz v prípade výpadku elektrickej siete. Ak znovu nabehne sieť, UPS 700 SINUS PRO automaticky
prepne napájané zariadenia na sieť a začne nabíjať akumulátor, s ktorým spolupracuje.
Pracovný režim UPS je bezobslužný, je stále pripravený pracovať ako náhradný zdroj, kontroluje
stav akumulátora a nedovoľuje, aby sa vybil.
UPS generuje napätie 220V v tvare čistej sínusoidy, t.j. presne také isté ako je napätie v sieti. Táto
vlastnosť je veľmi cenná práve tam, kde sa pri napájaní jednotlivých zariadení vyžaduje nízka
úroveň šumu na strane napájania, a tiež v prípadoch kde sa vyžaduje tichý chod motorov a transformátorov.
Prevádzka motorov je plynulá a bez chvenia, čo zaručuje dlhú životnosť napájaných
zariadení.
V jednej skrinke je umiestnený automatický stabilizátor napätia AVR s farebným displejom, 10A nabíjačkou PWM a meničom napätia s čistým SINUSOM založenom na toroidnom transformátore, ktorý kompenzuje rôzne jalové výkony záťaže (je možne kombinovat kapacitné záťaže, indukčné a odporové) a veľmi pružne reaguje na preťaženia (štart čerpadlá, kompresory, motory atď). Menič môže pracovať ako UPS, kde zabezpečuje nepretržitú a bezproblémovú prevádzku ventilátorov, podávačov, čerpadiel, atď.
Použitie všade tam, kde dochádza k častému výpadku siete:
- napájanie pohonov a regulátorov solárnych systémov (eliminuje sa tým stagnácia systému, a
tým eventuálne zavzdušnenie a poškodenie vplyvom vysokých teplôt),
- napájanie pohonov a regulátorov vykurovacích systémov (UPS je veľmi cenným zariadením
hlavne vo vykurovacom období pri častých výpadkoch siete),
- napájanie čerpadiel kotlov na tuhé palivo a teplovodných krbových vložiek zapojených priamo
do systému bez použitia výmenníka (UPS stanovuje čiastočnú ochranu proti prehriatiu
kotlov vplyvom výpadku elektrickej energie, avšak nezaručuje celkovú ochranu. Zapojenie
kotlov a teplo vodných krbov na tuhé palivo by malo byť realizované v dvoch sytémoch ro
zdelených výmenníkom.),
- napájanie núdzového osvetlenia,
- napájanie alarmov a signalizačných obvodov,
- napájanie registračných pokladní.
POZOR: akumulátor nieje súčasťou dodávky (výber akumulátora vid tabuľka).
Technické údaje
Napájacie napätie.................................................. sieť 140-275VAC / 45-65Hz
max. nabíjací prúd akumulátora.............................. 5A alebo 10A
napätie nabitia/vybitia akumulátora......................... 13,8/10,5V
výstupné napätie meniča........................................ sínusoida 230V±1% 50Hz±0,5Hz
zaťažiteľnosť meniča.............................................. max700VA Krátkodobo 1000VA
chladenie aktívne - ventilátor
ochrana - pred preťaženim, teplotná, napaťová, pred hlbokym vybitim akumulátora, pred vysokym nabitim, skratová
toroidný transformátor typ C.R.G.O Velmi pružne reaguje na zaťaženie
Test odpojenia zo siete - automatické prepnutie na sieť a späť
Meranie prúdu na prázdno - bez záťaže
