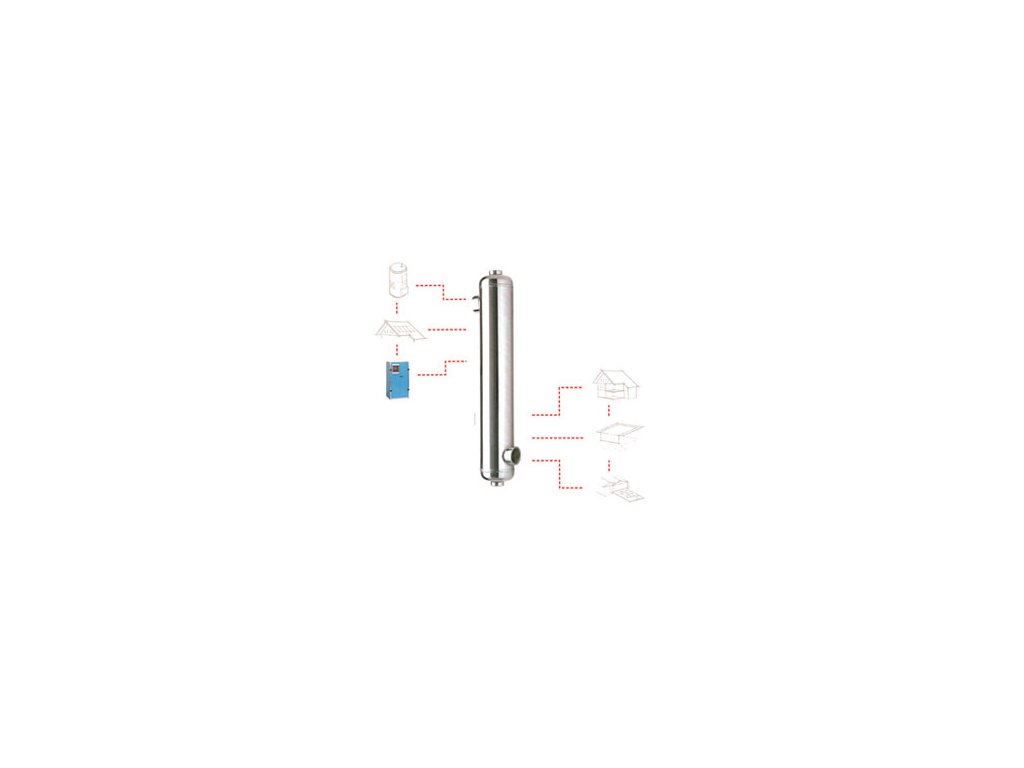

B250 - výmenník tepla
Prevádzkové podmienky
Najvyšší pracovný tlak: 16 bar
Najvyšší pracovný teplota: 203 °C
Najnižší pracovný teplota: -10 °C
Konštrukčné parametre
Teplo-výmenná plocha: 0,55 m2, vrúbovaná trubka 8 mm
Objem priestoru trubiek: 1,48 l
Objem priestoru plášťa: 1,99 l
Hmotnosť: 5,8 kg
Štandardné pozície pripojenia
K1 - Vstup vykurovacieho média
K2 - Výstup ohrievaného média
K3 - Vstup ohrievaného média
K4 - Výstup vykurovacieho média
Typy pripojenia
K1, K4 - R 3? Vnútorný závit
K2, K3 - R 1? Vnútorný závit
Materiály
WNR 1.4404 (AISI 316L)
