🛠 Návod na montáž a zapojenie na vodivé pospájanie zásobníka a vyrovnanie pontenciálov

1️⃣  Úvod

V tomto návode nájdete postup krok za krokom, ako správne zapojiť a zabezpečiť zariadenie.

 Vodivé pospájanie (ekvipotenciálne vyrovnanie) je prepojenie všetkých kovových častí zásobníka, potrubia a zariadení s ochranným vodičom a následne s hlavnou pospojovacou svorkou (HOP).

Cieľom je:

• zvýšiť bezpečnosť (odviesť poruchový prúd),
• chrániť pred galvanickou koróziou,
• splniť normy STN pre elektrické inštalácie.

2️⃣  Potrebné náradie a materiál

• Medený vodič 6–10 mm²
• Svorky na potrubie alebo príruby
• Hlavná pospojovacia svorka (HOP)
• Izolačné pásky a skrutkovacie svorky

3️⃣  Ktoré časti pospájať

1. Zásobník (bojler, akumulačná nádrž) – kovový plášť alebo konštrukcia.
2. Všetky kovové potrubia pripojené k zásobníku:
   • prívod a vývod TÚV aj plastové potrubia,
   • potrubie kúrenia (vstup/výstup z výmenníkov),
   • prípadne solárne okruhy.
3. Elektrické teleso (špirála) – svorka PE musí byť pripojená na ochranný vodič a zároveň zahrnutá do pospájania.
4. Výmenníky – príruby alebo nátrubky musia byť vodivo prepojené.
5. Iné kovové časti v kontakte s vodou (napr. magnéziová anóda, obehové čerpadlo, armatúry).

4️⃣   Postup krok za krokom

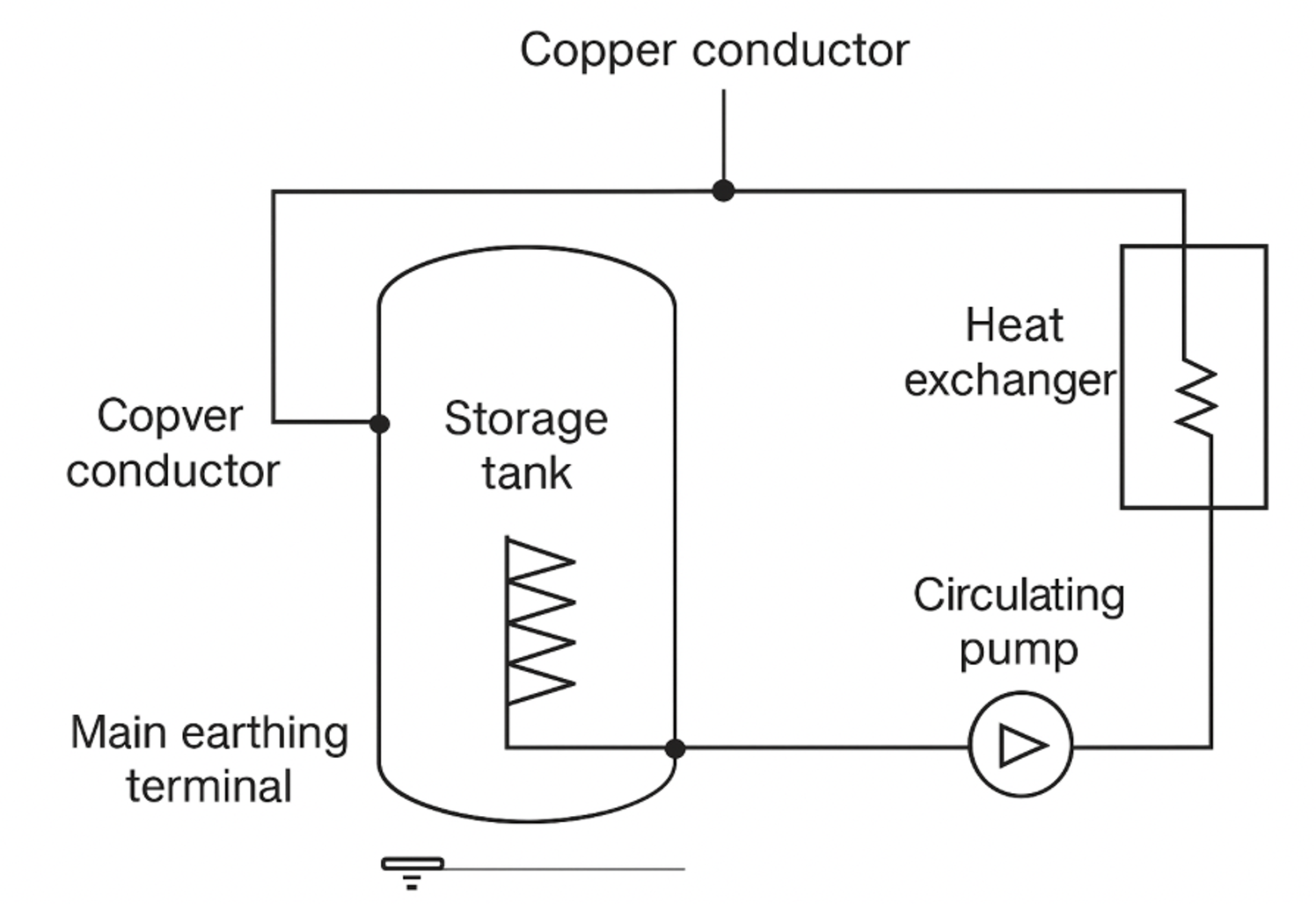

1. Na každý kovový vývod zásobníka (nátrubok, príruba) upevni svorku pre pospájanie.
2. Medené vodiče 6–10 mm² prepoj medzi sebou tak, aby všetky kovové časti boli navzájom elektricky spojené.
3. Jeden hlavný vodič vyveď na hlavnú pospojovaciu svorku (HOP) – tá je zvyčajne pri elektromerovom rozvádzači alebo hlavnom rozvádzači domu.
4. Skontroluj, že ochranný vodič (PE) zo špirály je pripojený k HOP a má neprerušený kontakt.

Otestuj kontinuitu – medzi každou kovovou časťou a PE svorkou musí byť odpor takmer nulový (<0,05 Ω).

5️⃣  Na čo si dať pozor

• Nikdy nepoužívaj potrubie samotné ako vodič – vždy ťahaj medený kábel.
• Neprepájaj cez tesnenia alebo plastové vložky – tie prerušujú vodivosť.
• Pri plastových rozvodoch (PEX, plastové armatúry) je pospájanie ešte dôležitejšie, pretože nemajú vodivú cestu.
• Ak je zásobník kombinovaný (TÚV + kúrenie + solár), musí byť pospájanie urobené na všetky pripojenia.

6️⃣  Výhody správneho pospájania

• Žiadne „iskrenie“ na špirále – predĺžená životnosť.
• Menšie riziko galvanickej korózie.
• Bezpečnosť pri poruche elektrického telesa.
• Záruka prechodu revízie elektroinštalácie.

✅ Takto spravené pospájanie je v súlade s normami a dáva istotu, že zásobník bude fungovať bezpečne a dlho.
