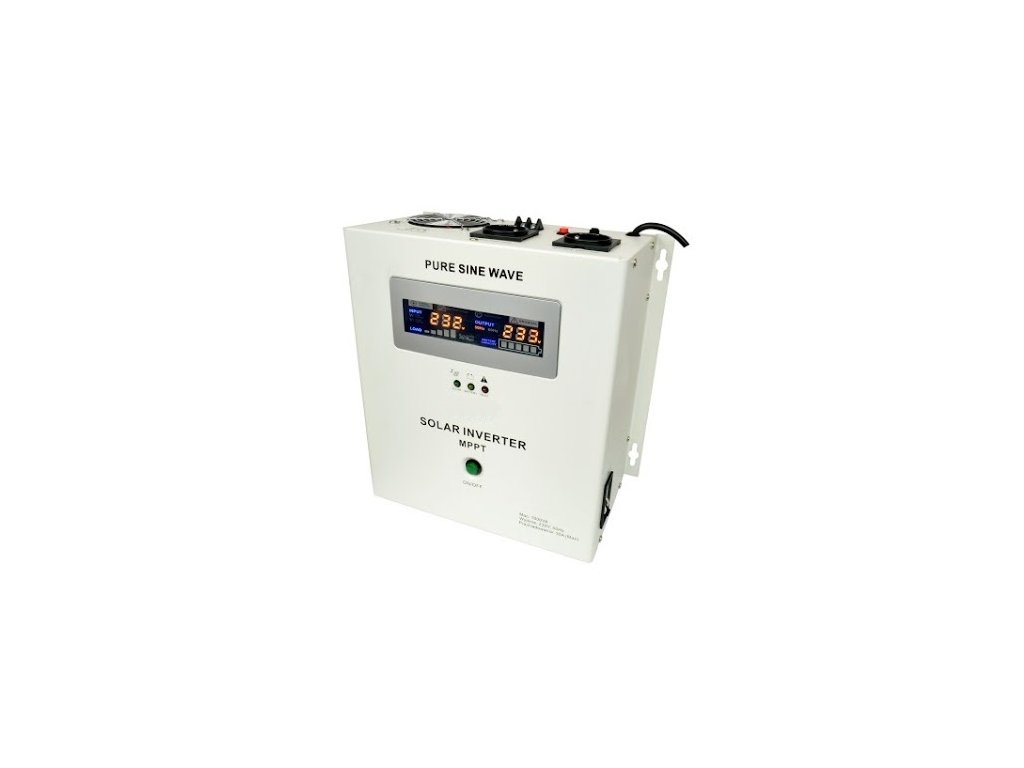

UPS SINUS PRO SOLAR
UPS SINUS PRO SOLAR sa používa pre náhradné napájanie elektrických zariadení s prevádzkovým napätím
220V 50Hz v prípade výpadku elektrickej siete. Ak znovu nabehne sieť, UPS SINUS PRO SOLAR automaticky
prepne napájané zariadenia na sieť a začne nabíjať akumulátor, s ktorým spolupracuje.
Pracovný režim UPS je bezobslužný, je stále pripravený pracovať ako náhradný zdroj, kontroluje
stav akumulátora a nedovoľuje, aby sa vybil.

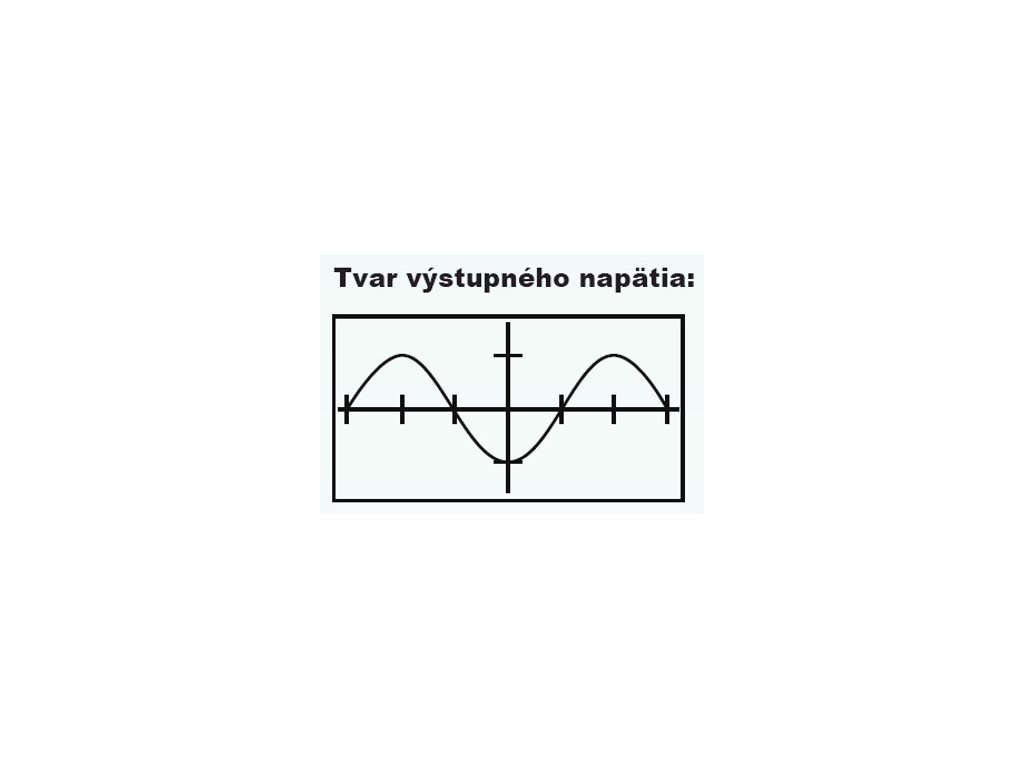

UPS generuje napätie 220V v tvare čistej sínusoidy, t.j. presne také isté ako je napätie v sieti. Táto
vlastnosť je veľmi cenná práve tam, kde sa pri napájaní jednotlivých zariadení vyžaduje nízka
úroveň šumu na strane napájania, a tiež v prípadoch kde sa vyžaduje tichý chod motorov a transformátorov.
Prevádzka motorov je plynulá a bez chvenia, čo zaručuje dlhú životnosť napájaných
zariadení.
V jednej skrinke je umiestnený automatický stabilizátor napätia AVR s farebným displejom, 10A nabíjačkou PWM, solárnym regulátorom nabíjania MPPT a meničom napätia s čistým SINUSOM založenom na toroidnom transformátore, ktorý kompenzuje rôzne jalové výkony záťaže (je možne kombinovat kapacitné záťaže, indukčné a odporové) a veľmi pružne reaguje na preťaženia (štart čerpadlá, kompresory, motory atď). Menič môže pracovať ako UPS, kde zabezpečuje nepretržitú a bezproblémovú prevádzku ventilátorov, podávačov, čerpadiel, atď.
Použitie všade tam, kde dochádza k častému výpadku siete:
- napájanie pohonov a regulátorov solárnych systémov (eliminuje sa tým stagnácia systému, a
tým eventuálne zavzdušnenie a poškodenie vplyvom vysokých teplôt),
- napájanie pohonov a regulátorov vykurovacích systémov (UPS je veľmi cenným zariadením
hlavne vo vykurovacom období pri častých výpadkoch siete),
- napájanie čerpadiel kotlov na tuhé palivo a teplovodných krbových vložiek zapojených priamo
do systému bez použitia výmenníka (UPS stanovuje čiastočnú ochranu proti prehriatiu
kotlov vplyvom výpadku elektrickej energie, avšak nezaručuje celkovú ochranu. Zapojenie
kotlov a teplo vodných krbov na tuhé palivo by malo byť realizované v dvoch sytémoch ro
zdelených výmenníkom.),
- napájanie núdzového osvetlenia,
- napájanie alarmov a signalizačných obvodov,
- napájanie registračných pokladní.
Použitie v ostrovných fotovoltických systémoch
POZOR: akumulátor nieje súčasťou dodávky (výber akumulátora vid tabuľka).
Technické údaje
| Maximálny výkon |
2000 VA |
| Nominálny výkon |
1400 W |
| Napätie akumulátorov |
24 V DC |
| Maximálny nabíjací prúd (nabíjačka) |
20 A |
| Napätie nabíjania - sieť |
27,6 V +- 0,5V |
| Napätie nabíjania PV |
~ 36V 24 - 50 V |
| Solárny regulátor |
30 A MPPT účinnosť 98% |
| Stabilizátor napätia |
140 - 275 VAC |
| Prípustny rozsah vstupného napätia |
Prepnutie na chod z baterky nasleduje ak napätie na vstupe je nižsie ako 160 V (+- 5 V) alebo vyššie ako 260 V (+- 5 V) |
| Frekvencia vstupného napätia |
45 Hz ~ 65 Hz |
| Frekvencia vystupného napätia UPS |
50 Hz (+- 0,5 Hz) |
| Rozsah výstupného napätia |
Regulátor sieťového napätia: 204 - 240 V, menič UPS: 230 V (+- 3%) |
| Ochrana proti preťaženiu (napájanie z baterky) |
V prípade preťaženia 110 % - 130 % odpojenie napájania nasleduje po 30 s. Ak je preťaženie vyššie ako 130 % k odpojeniu dôje okamžite. |
| Ochrana proti preťaženiu (chod zo siete) |
Zariadenie informuje o preťažení až do chvíle aktivácie poistiek. |
| Prípustná vlhkosť |
10 % RH ~ 90 % RH |
| Prípustná pracovná teplota |
0 ~ 40 °C |
| |
|
PV - priorita solar / AC - priorita UPS zo siete
toroidný transformátor typ C.R.G.O Velmi pružne reaguje na zaťaženie
