Solárna čerpadlová skupina je zariadenie, ktoré slúži k vynúteniu pohybu teplonosnej látky v solárnom systéme takým spôsobom, aby solárne teplo bolo využité čo najefektívnejšie.
Jednoduchšia montáž
Pripojovací systém, vrátane ventilov, umožňuje jednoduché pripojenie profesionálnej plniacej
stanice, a tým eliminuje ťažkosti spojené s plnením a preplachovaním systému.
Najvyšší štandard
Čerpadlová skupina je vybavená všetkými zariadeniami potrebnými pre maximálne zjednodušenie montáže a prevádzky systému.
Obsahuje:
- dva uzatváracie guľové ventily so zabudovanými spätnými klapkami a teplomermi,
- elektronické obehové čerpadlo Grunfos UPM3 SOLAR 15-75 - High Efficiency
- pružinový regulátor prietoku teplonosnej látky 2-12 l/m,
- odlučovač vzduchu,
- dvojitý plniaci ventil,

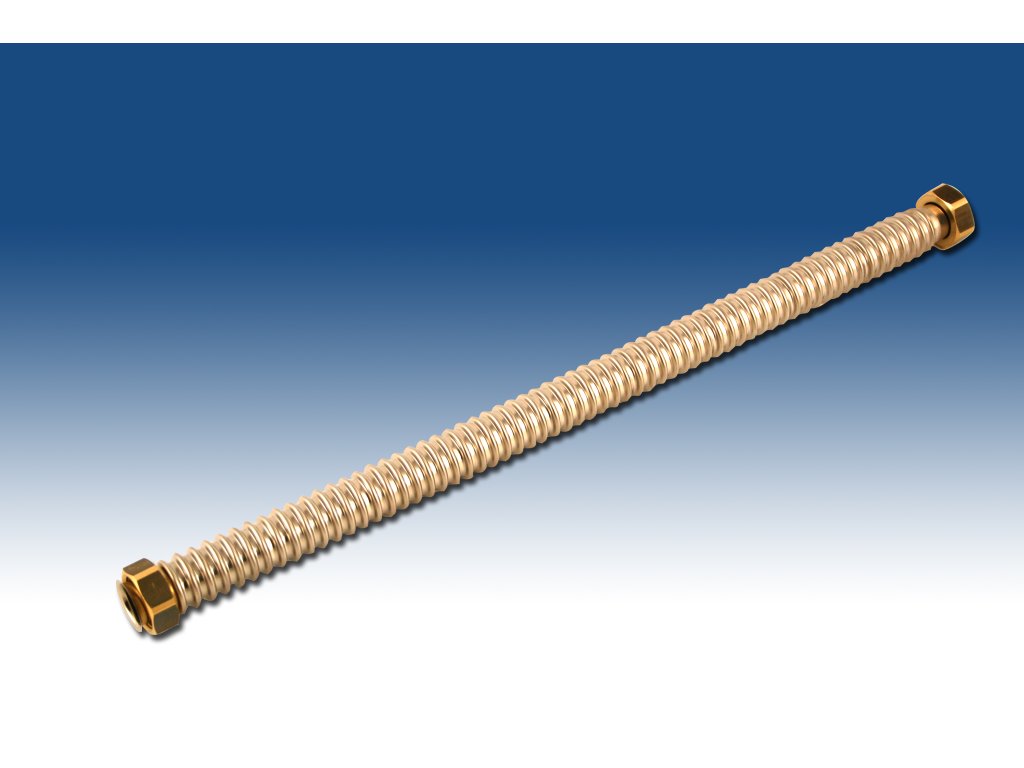

- konzola pre uchytenie čerpadlovej skupiny na stenu,+ hadica 0,5m,
- poistný ventil 6 bar s manometrom,
- kryt, ktorý súčasne tvorí tepelnú izoláciu,
- prípojky 4 x 3/4" hrubá dosadacia plocha.
Moderný dizajn
Špeciálny kryt je vyhotovený z plastu, ktorý tiež vyzdvihuje estetické vlastnosti zariadenia.
Garantovaná kvalita a dlhá životnosť Súčiastky použité v čerpadlovej skupine sú vyrobené v Európskej únii, čo zaručuje vysokú kvalitu a dlhú životnosť.

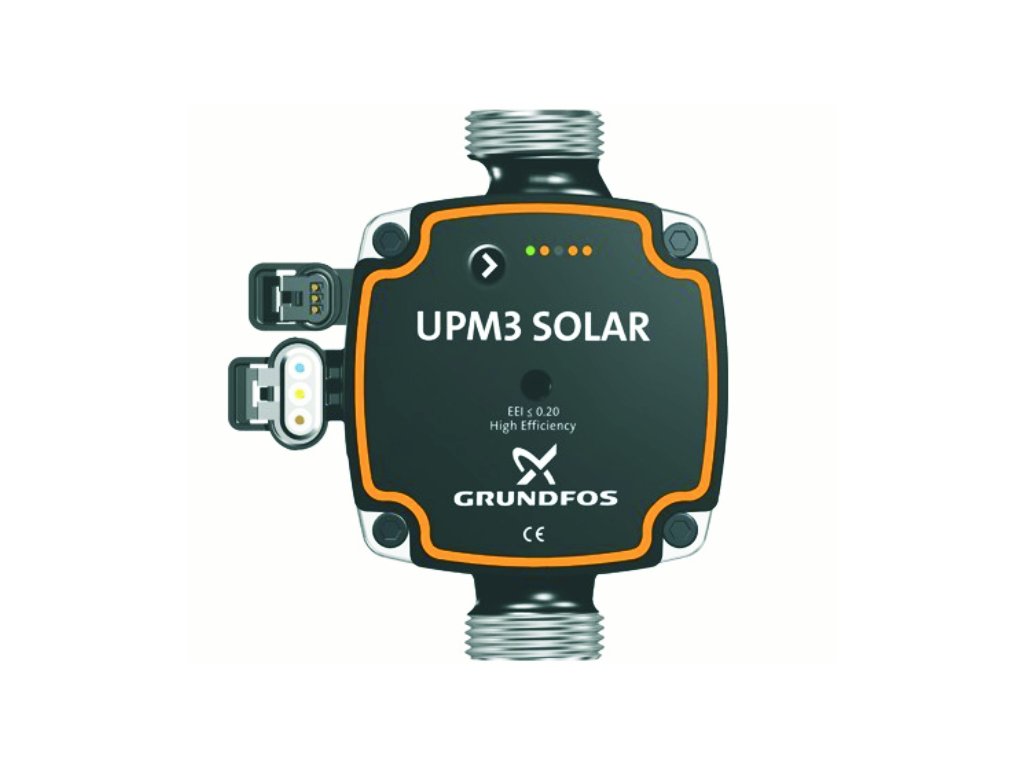

Čerpadlo UPM3 Solar je mokrobežné elektronické obehové čerpadlo najnovšej generácie. Súčasne dodávane s káblom pre PWM reguláciu. Ložiská čerpadla sú mazané čerpanou kvapalinou.
Popis čerpadla:
- keramický hriadeľ a radiálne ložiska,
- axiálne ložisko z uhlíka,
- izolačná membrána rotoru z nerez ocele,
- rotor vyrobený z korózií vzdorného materiálu,
- súčiastky sú odolné voči glykolu,
- teleso čerpadla je vyrobené zo sivej liatiny.
Čerpadlá UPM3 SOLAR sa používajú pre cirkuláciu vody v solárnych vykurovacích systémov. Pre cirkulácia vody v solárnom systéme je nutné použiť čerpadla UPM3 solar. Solárne systémy, v porovnaní s inými typmi vykurovacích systémov, často pracujú pri veľmi nízkych prietokoch a čerpadlo ktoré v ňom pracuje musí byť prispôsobené hlavne pre:
- kvapaliny s nemrznúcou látkou,
- kvapaliny s vysokou teplotou,
- kvapaliny vyznačujúce sa veľkými rozdielmi teplôt.
Čerpadlo UPM3 SOLAR môže pracovať pri teplotách až do 140 ° C, v krátkom časovom intervale.
Technické údaje
Maximálny tlak v systéme p max 10 bar.
Teplota kvapaliny 2- 110 ° C.
Prietok(Q), 1,7 m3 /h.
Výtlak (H), 7,5m.
Príkon 6-45 W.
Celková dĺžka 130 mm.
Montáž pripojenia R 1.
